En los circuitos y dispositivos electrónicos modernos, la protección del circuito es un elemento crucial. Con los continuos avances tecnológicos, la complejidad y la integración de los dispositivos electrónicos aumentan constantemente, lo que hace cada vez más evidente la necesidad de protección de circuitos. Entre los numerosos componentes de protección de circuitos, los transistores TVS (supresor de voltaje transitorio) han atraído una atención considerable debido a sus características y aplicaciones únicas. Este artículo explorará la importancia de los transistores TVS en la protección de circuitos.
La función básica de un transistor TVS es proteger los circuitos de voltajes transitorios. Los voltajes transitorios generalmente son causados por factores como rayos, descargas electrostáticas (ESD) y cambios de energía, que pueden causar daños graves a los equipos electrónicos. Los transistores TVS pueden conducir rápidamente cuando ocurre un voltaje transitorio, limitando el voltaje excesivo a un rango seguro, protegiendo así los componentes del circuito aguas abajo contra daños. Esta característica de respuesta rápida hace que los transistores TVS sean un componente indispensable en la protección de circuitos.
En segundo lugar, el principio de funcionamiento de un transistor TVS es relativamente sencillo. En condiciones normales de funcionamiento, se encuentra en un estado de alta impedancia y no afecta al circuito. Cuando se produce un voltaje transitorio en el circuito, el transistor TVS cambia rápidamente a un estado de baja impedancia, guiando el sobrevoltaje a tierra u otras rutas seguras, protegiendo así los componentes sensibles del circuito. Esta característica hace que los diodos TVS sean muy flexibles en el diseño de circuitos, lo que les permite usarse junto con otros componentes de protección, como fusibles y disyuntores, para formar mecanismos de protección de múltiples capas.

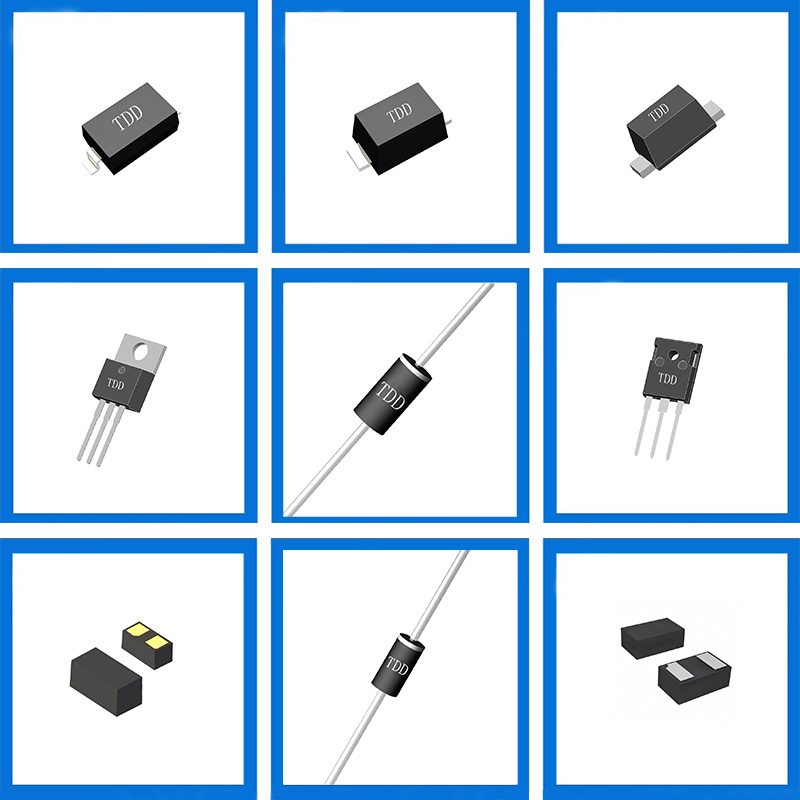

Además, los diodos TVS vienen en una amplia variedad de tipos, lo que permite la selección de modelos apropiados en función de los diferentes requisitos de la aplicación. Los diodos TVS comunes son unidireccionales y bidireccionales. Los diodos TVS unidireccionales son adecuados para circuitos de CC, mientras que los diodos TVS bidireccionales son adecuados para circuitos de CA y aplicaciones que requieren protección bidireccional. Según las clasificaciones de voltaje y la potencia, los diodos TVS también se pueden dividir en tipos de bajo y alto voltaje para satisfacer las necesidades de diferentes circuitos. Esta diversidad permite que los diodos TVS se utilicen ampliamente en comunicaciones, electrónica automotriz, electrónica de consumo y muchos otros campos.
En aplicaciones prácticas, la selección de un diodo TVS requiere la consideración de varios factores, incluido el voltaje de operación, la potencia máxima del pulso y el tiempo de respuesta. Elegir un diodo TVS adecuado no sólo protege eficazmente el circuito sino que también mejora la confiabilidad y estabilidad del equipo. Por ejemplo, en equipos de comunicación, los diodos TVS pueden prevenir eficazmente la interferencia de descargas electrostáticas en la transmisión de señales, garantizando la integridad de los datos. En la electrónica automotriz, los diodos TVS pueden proteger los equipos electrónicos a bordo de fluctuaciones de energía y voltajes transitorios, mejorando la seguridad del vehículo.
Sin embargo, a pesar de las importantes ventajas de los diodos TVS en la protección de circuitos, se deben considerar sus limitaciones durante el diseño. Los diodos TVS tienen una capacidad de sobrecarga limitada y una sobretensión prolongada puede provocar su falla. Por lo tanto, la cantidad y el tipo de diodos TVS deben seleccionarse cuidadosamente durante el diseño del circuito. Además, la selección de diodos TVS debe considerar su impacto en el rendimiento del circuito; Los diodos TVS excesivamente grandes pueden introducir capacitancia adicional, afectando la velocidad de transmisión de la señal.
En conclusión, los diodos TVS desempeñan un papel crucial en la protección de circuitos. Suprimen eficazmente los voltajes transitorios, protegen los componentes sensibles de los circuitos y mejoran la confiabilidad y estabilidad de los equipos. Con el desarrollo continuo de la tecnología electrónica, los campos de aplicación de los diodos TVS serán aún más amplios, convirtiéndose en un componente importante e indispensable del diseño de circuitos modernos. En los dispositivos electrónicos del futuro, la aplicación adecuada de diodos TVS proporcionará una garantía más sólida para la protección del circuito.
